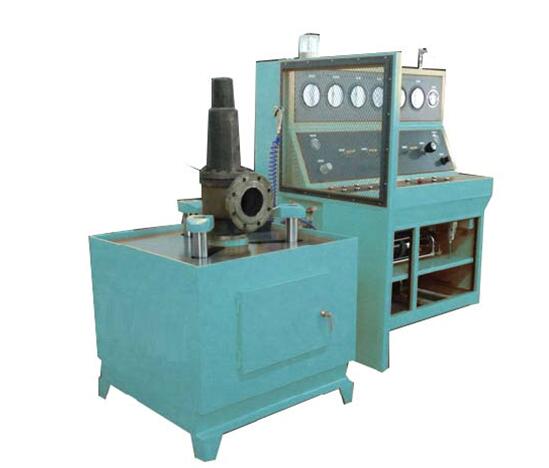

一、应用范围安全阀气密性试验台适用于直接载荷式和先导式安全阀的整定压力、回座压力和密封性等性能测试。安全阀校验台主要由气源部分、控制系统、增压系统、校验平台等四部分组成，压封原件及重要配件采用进口产品，校验过程密封性能好，清洁无污染，噪音低，操作简单，测量范围广，增压速度快，具有良好的控制和操作性。

二、设备特点 1、设备设计原理先进，采用思明特液体增压泵作为夹紧压力源，以及气体增压泵作为测试压力源，设备中配备一个气瓶，可连续进行测试。 2、测试压力可以无级调节，升压速率可以设定。 3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。 4、具有掉电保护功能，停电后系统自动卸压，终止试验，最大限度保证操作人员和设备的安全。

三、技术参数

1.校验用介质为氮气（ N2）（或空气压缩机干燥后供气）。

2.预置气源气压一般为 8Mpa左右。

3.控制气源气压一般为 0.5－0.6Mpa。

4.校验范围： 0－40Mpa。

5.阀门校验尺寸范围 DN： 0－600mm。

6.校验指标：整定压力、回座压力（参考值）。

7.能做各种阀门的密封试验。

四、设备原理安全阀校验台由四部分组成：气源部分、控制系统、增压系统、校验平台。气源部分：可分为控制气源和预置气源，由压力为 0.3－0.6Mpa的空气或者氮气作为控制气源，预置气源一般是瓶装氮气源。

2.控制系统：通过压力表观察气源及增压系统的压力，并通过高精度调压阀调节。可选配计算机自动控制系统，可实现试验过程的数据采集，自动控制，数据保存和打印试验报告等功能。

3.增压系统：由思明特增压泵、单向阀、蓄能器、安全阀、放空阀等组成。

4.校验平台：由安装工作台、密封盘、螺栓压板等组成。

组成原理：
