真空压力记录器在较高压力时(105～1Pa)利用压力差U型管压力计，麦克劳真空计，薄膜计，弹簧管压力计等。 在103～10-2Pa的中间压力范围，利用气体性质(热传导，粘性)的变化而做成的皮氏计、粘性真空计。在低压力时，使用将气体分子电离而测量的电离真空计。
表2 真空计的适用压力范围
| 真空计的名称 |
可测的压力范围(Pa) |
| 水银压力计(U型管) |
105～102 |
| 油压力计(U型管) |
105～102 |
| 油压力计(U型管) |
3*103～1 |
|
麦克劳真空计(一般型和特殊型) |
103～10-3 |
| 弹性变形真空计 |
105～102 |
| 隔膜真空计(机械式) |
105～102 |
| 隔膜真空计(电气式) |
105～10-3 |
| 电离真空计(三极管型) |
10-1～10-5 |
| 超高真空用B-A型 |
10-2～10-6 |
| 极高真空用热阴极磁控计 |
10-5～10-10 |
| 高真空用(舒尔茨型) |
10～10-2 |
| 冷阴极真空计 |
1～10-5 |
| 皮拉尼真空计 |
104～10-2 |
| 热电偶真空计 |
102～10-1 |
| 热敏电阻真空计 |
102～10-1 |
| 粘性真空计 |
1～10-5 |
| 克努曾真空计 |
10-1～10-5 |

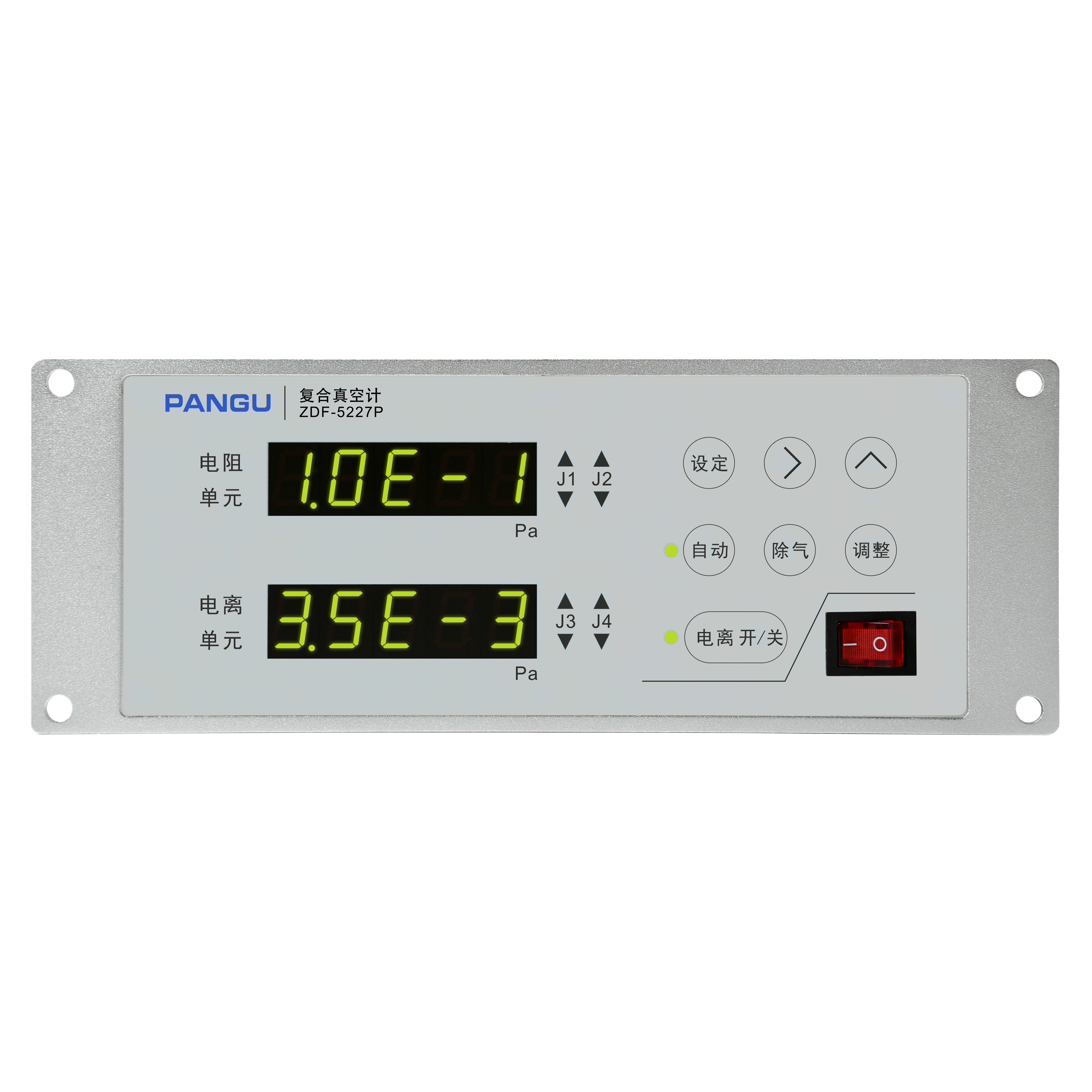

复合真空计由电阻单元和ZJ-10热阴极电离单元组成，可测范围从高真空至大气压。可接一到两路电阻规和一路电离规。电阻单元采用定温测量法，精度高、响应快。采用全数字化校准方法，无需工具即可完成电阻规的校准。在自动模式，电离单元可通过电阻单元自动控制开启和关闭，防止热阴极电离规在低真空状态下开启导致损毁。
仪器集成了模拟输出、继电器控制、串口通讯等功能，适合用于自动化要求较高的真空设备。
技术参数
◆ 配用规管：ZJ-52T电阻规和ZJ-10电离规
◆ 测量范围：1.0x105 ~ 3.0x10-4 Pa
◆ 有效范围：2.5x103 ~ 3.0x10-4 Pa
◆ 控制范围：2.5x103 ~ 3.0x10-4 Pa
◆ 控制输出形式：继电器触点输出，常开+常闭
◆ 继电器负载：3A/220VAC，无感负载
◆ 继电器路数：4，可任意指定控制单元
◆ 模拟输出形式：0~10V，0~5V，4~20mA可选
◆ 串行通讯：RS-232或RS-485，Modbus-RTU协议
◆ 显示：两组5位数码管，科学记数法显示
◆ 刷新时间：0.5秒
◆ 供电电源：220VAC/50Hz
◆ 额定功率：35W
◆ 使用环境：-10~40℃，湿度小于85%
◆ 外形尺寸：240*88*255mm
◆ 仪器重量：约2Kg
|
