四、全自动布氏硬度计性能描述：

工作环境：                室温10～35℃，湿度20%～80%

测量范围：硬质合金球（HBW）――适用于硬度8—650HBW。

 试验力级：             750、100、3000Kgf

试件允许最大高度：     700mm（可根据客户要求定做）

钢球直径：             5、10mm；

    龙门宽度：             800mm

    硬度分辨率：           1HB

    电源：                 220伏，50赫兹

外形尺寸：             1700x900x2050mm（可根据客户要求做）

重量：                 主机约3000千克

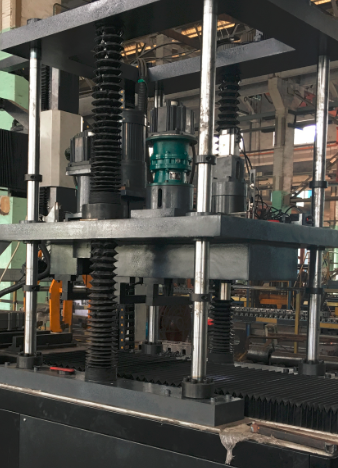

机构概述：

该机由底座、伺服电机、滚珠丝杠、高精度测力传感器、PLC控制，门式框架结构、直线导轨滑动工作台便于测量大型工件、碳化钨钢球压头和压痕测量装置（电脑压痕图像处理系统）等组成。 可以通过选择不同的试验力和不同尺寸的钢球组合测试不同的工件。

在横梁上通过直线导轨连接有三位一体的滑动测试系统。包含铣削系统、硬度试验、图像处理三个模块。

1.铣削系统。三位一体测试系统上装有工件加工铣削系统，负责加工工件使之有可以进行硬度试验的小平面。

2.硬度试验。装有高精度测力传感器，传感器的下端装有主轴、压头。横梁通过两端的滚珠丝杠、丝母、导向轴连接在立柱上。伺服电机带动滚珠丝杠旋转，使横梁向下移动压头接触到工件。测力传感器采集信号，单片机控制伺服电机旋转，当到达所需要的力时伺服电机停止旋转。压头处便产生了一个精度比较高的试验力作用在工件上。保持一段时间后，伺服电机反转卸除该试验力。使工件上产生一个压痕。

3.图像处理。三位一体测试系统装有CCD摄像头并连接到电脑进行图像处理，自动计算出该压痕的硬度值。
