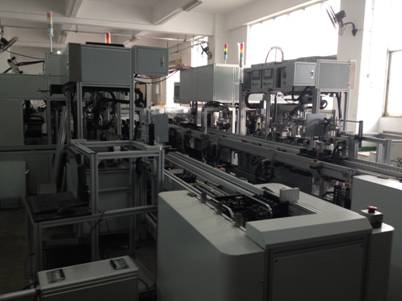

动力电池组PACK全自动生产线，采用模块化设计思路，采用革命性的组合式PACK结构，不锈钢极耳材料采用卷带上料方式，绝缘组件采用振动盘自动上料，实现电池组自动组合，自动激光焊接，自动电测分选，大大节省人工，并使产品一致性得到提高，生产效率大大提升。
本机主要完成钢壳18650电芯与极耳（不锈钢）以及绝缘外壳的自动组装，实现电池组串并联焊接，并完成电压，内阻测试分选，其中极耳跟不锈钢外壳需要激光焊接。
工艺要求：工人将工件（包括电池电芯，塑料壳，不锈钢卷带）放入相应自动送料送料装置后，实现自动组装，实现电池组串并联焊接，焊接以及成品检测下料，机器自动工作 ，人工不参与生产只需加料。
主要工作工位
1、电池电芯18650自动上料工位
2、塑料壳双工位自动上料工位
3、极耳上料工位
4、不锈钢极耳压紧工位
5、合格品移栽工位
6、激光焊接工位
7、焊接成品移栽工位
8、焊接检测工位
9、焊接电测工位
10、不合格品下料工位
11、合格品下料工位
12、排版工位
本机全程采用日本欧姆龙PLC控制，实现闭环控制，无紊乱。人机交换中心为维纶触摸屏，实现操作简单化。
预计产能：2S/pcs
合格率：99%
需要人工：1人操作，上料并照看机台，也可1人照看多台机器。
|
