实现锂亚电池自动极片制作、卷绕、入壳



圆柱锂离子电池全自动卷绕机适用的电芯规格
　　直径：φ13～26mm高度：40～70mm（不包括极耳）
　　

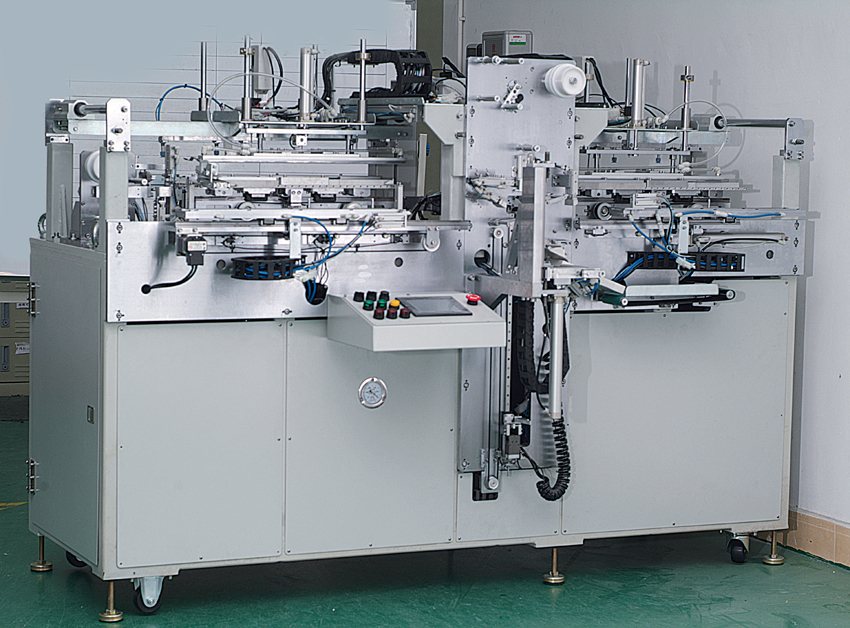

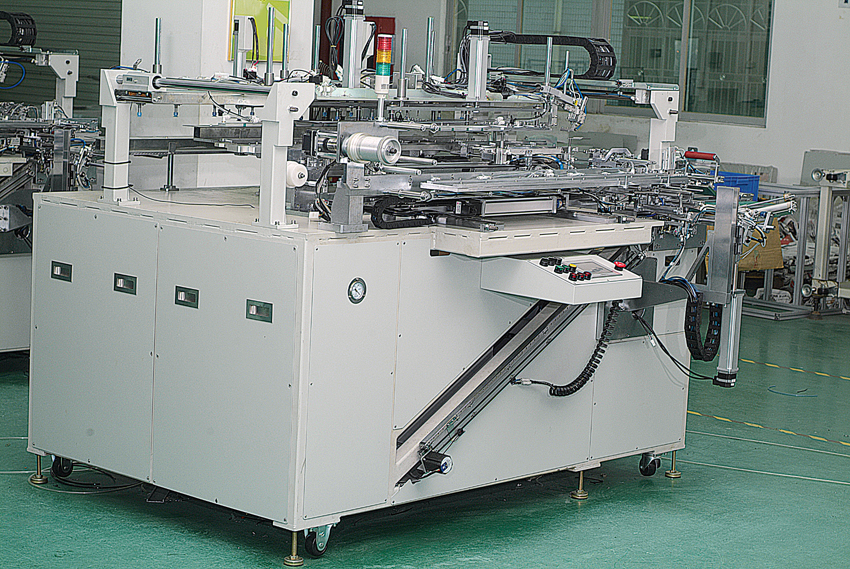

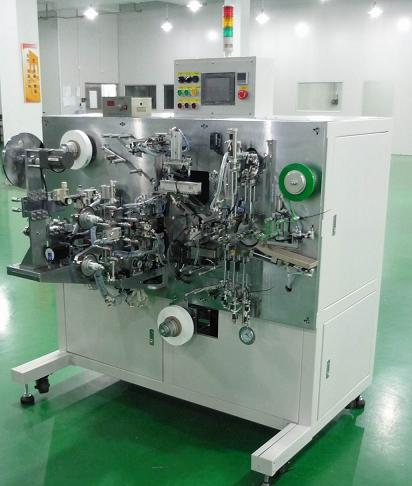

　　圆柱锂离子电池全自动卷绕机设备概述
　　本机主要用于圆柱锂离子动力电池电芯的卷绕。工作过程如下：正、负极片及隔膜主动放卷，分别经除尘除铁及除静电处理，引入卷绕部并按工艺要求进行卷绕，贴付终止胶带。成品自动下料，经短路检测及不良品剔除，将良品输送至收集台，实现全自动卷绕过程。
　　
　　四，设备功能及特点
　　1）换工位采用转盘双工位结构，生产效率较高；
　　2）卷针双侧拔针，不易出现抽芯现象；
　　3）双侧同步驱动，传动稳定，无撞针问题；
　　4）隔膜自动放卷，工作张力：2-10 N，连续可调；
　　5）正、负极片自动放卷及纠偏，工作张力：2N-10N，连续可调；
　　6）极片放卷及裁端部设有除尘装置；
　　7）隔膜放卷处设有除静电装置；
　　8）终止胶带采用滚贴方式，不易褶皱；
　　9）采用机械手下料，皮带输送，避免电芯碰伤；
　　10）设备界面友好，操作简便，维护简单。
　　
　　五，主要技术参数
　　1，卷针直径：φ4mm（标准）；
　　2，卷绕直径：φ13-26mm；
　　3，隔膜宽度：40-70mm；
　　4，隔膜最大直径：φ300mm；
　　5，正，负极片宽度：35-65mm；
　　6，正，负极片最大直径：φ400mm；
　　7，终止胶带宽度范围：35-65mm；
　　8，卷绕精度：
　　1）隔膜对齐误差±0.3mm；
　　2）极片对齐误差±0.3mm；
　　3）电芯高度误差小于0.5mm；
　　9，设备能力：
　　当极片长小于800mm，生产效率8～10 PCS／min；
　　当极片长小于1600mm，生产效率不小于4～6 PCS／min。
　　
　　六，配套设施
　　1）空间：1800mm（L）×2000mm（D）×1800mm（H）；
　　2）电源：220VAC±5﹪，单相，10KW；
　　3）气源：5～7kgf／cm²，100 l／min；
　　4）无腐蚀性气体、液体、爆炸性气体。
